Echelle de bain électrique

Yacht Automation

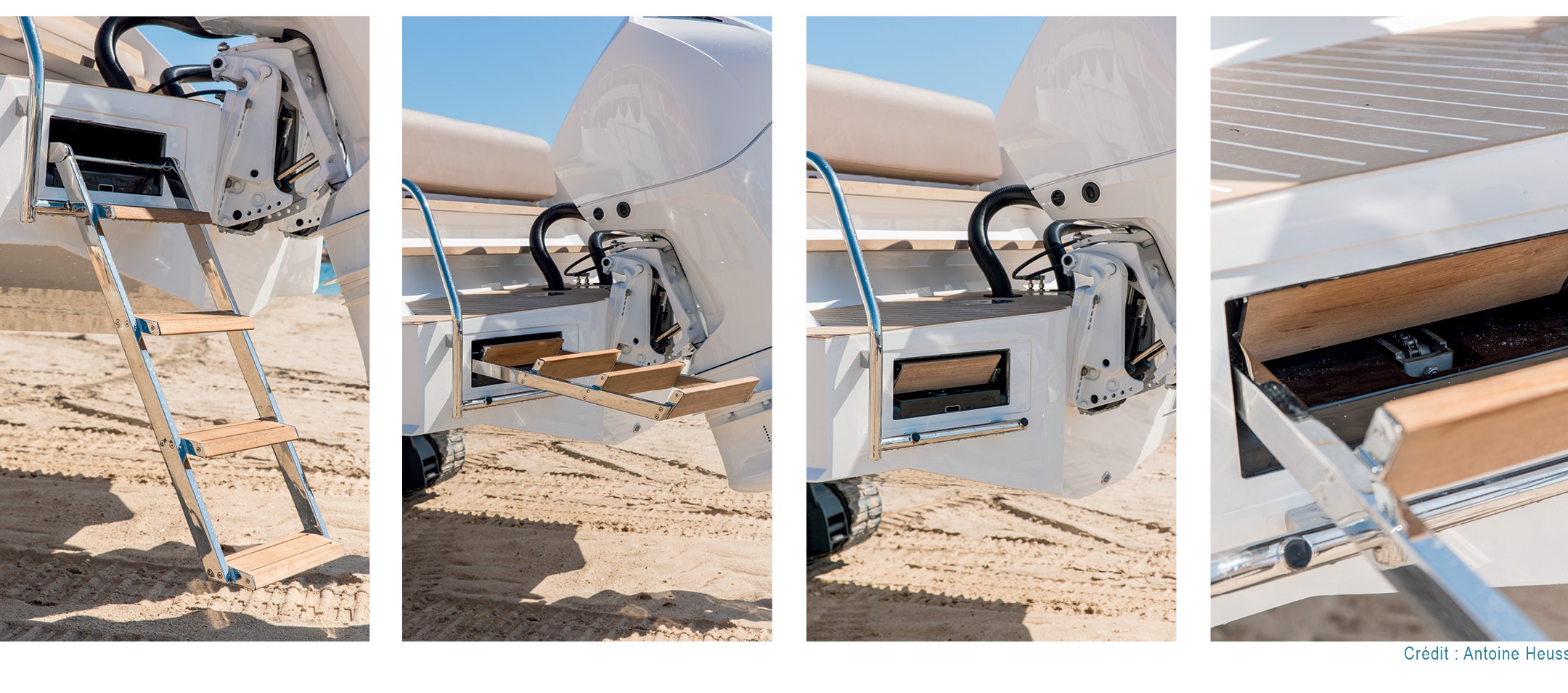

Ce système permet de déployer électriquement une échelle de bain.

Guidage : Le guidage de l’échelle est réalisé par deux patins plastiques qui coulissent dans le boitier polyester. L’échelon supérieur de l’échelle est articulé dans ces deux patins.
Le basculement de l’échelle est assuré par deux rampes plastiques fixées sur le boitier polyester. L’arrêt en translation est assuré par des butées fixées aux extrémités des glissières.
Entraînement : Le mouvement de l’échelle est assuré par un moteur électrique 12 VDC situé en dehors de la boîte polyester étanche. Ce moteur commande un ensemble pignons /chaîne qui assure la translation de l’échelle. Des capteurs de fin de course arrêtent l’échelle en position rentrée et sortie.
Commande : Les boutons de commande sont déportés et placés à la convenance du chantier. Ils doivent cependant être placés de manière à voir l'échelle pendant sa manoeuvre. L'utilisateur doit maintenir le bouton de commande appuyé pendant tout le mouvement.

Echelle de bain
